المعلمات الأساسية
المعلمة | رمز | وحدة | الوصف والقيم النموذجية |
عرض الحزام | B | مم | السلسلة القياسية: 500، 650، 800، 1000، 1200، 1400، 1600، 1800، 2000،2200،2400 |
سرعة الحزام | v | آنسة | النطاق: 0.8 - 5.0 (عادة 1.6-2.5). خذ قيمة أعلى للمواد السائبة وقيمة أقل للشحنات الفردية |
مسافة المركز | L | m | المسافة المركزية بين بكرات الرأس والذيل. |
ارتفاع الرفع | H | m | فرق الارتفاع بين ذيل ورأس الناقل. |
زاوية الميل | δ | ° | الزاوية القصوى: عادة ما تكون 5 درجات -10 درجات أصغر من زاوية تكديس المواد (φ). |
سعة | Q | ذ | الصيغة الأساسية: Q = 3.6 * q * v |
وزن المادة. لكل م | q | كجم/م | الصيغة الأساسية: ف = س / (3.6 * ت) |
خصائص المواد)
اسم المعلمة | وحدة | القيم المرجعية المادية النموذجية | |
الكثافة الظاهرية | ρ | طن / م³ | الفحم: ~ 0.8-1.0 الرمل والحصى: ~1.6-1.8 خام: ~ 2.0-2.5 الحبوب: ~ 0.7-0.8 |
زاوية الاستراحة | φ | ° | الفحم: ~30 درجة مئوية الرمل والحصى: ~35 درجة خام: ~ 40 درجة المسحوق: ~45 درجة مئوية+ |
حجم المقطوع | - | مم | يجب أن يستوفي الحد الأقصى لحجم الجسيمات المتطلبات التالية: أₘₐₓ ≥ (1/3 ~ 1/2)ب - 50 |
مواصفات الحزام
اسم المعلمة | وحدة | ملاحظة | |
نوع الذبيحة | - | - | قماش القطن (CC): قوة منخفضة نايلون (NN): مرونة عالية، مقاومة للصدمات البوليستر (EP): استطالة منخفضة وقوة عالية حبل السلك (ST): مسافة طويلة جدًا، قوة عالية جدًا |
قوة الحزام | - | ن / مم | قوة كسر عرض الوحدة (على سبيل المثال 630، 800، 1250، 2000، 3150 نيوتن/مم) |
سمك الغطاء العلوي | - | مم | تحديد مقاومة التآكل: عادة 3-8 ملم |
سمك الغطاء السفلي | - | مم | اتخاذ قرار بالفرك على الأسطوانة: عادة 1.5-3 مم |
كتلة الحزام لكل م | سₐ | كجم/م | تحقق من دليل الشركة المصنعة للحزام الناقل |
مواصفات العاطل
اسم المعلمة | وحدة | الشرح والقيم النموذجية | |
القطر | - | مم | φ76، φ89، φ108، φ133، φ159 |
زاوية الخوض | λ | ° | 35 درجة (عادة)، 30 درجة، 45 درجة |
تحمل تباعد المهمل | ل₀ | m | عادة 1.0 - 1.5 م (عندما تكون المادة ثقيلة وعرض النطاق الترددي كبير، خذ القيمة الأصغر) |
إرجاع تباعد المهمل | ل | m | عادة 2.0 - 3.0 م |
تباعد تأثير العاطل | ل | m | عادة 0.3 - 0.6 م (تحت نقطة سقوط المادة) |
كتلة الجزء الدوار من الأسطوانة (الكتلة الدوارة) | ز | كجم | تحقق من دليل الشركة المصنعة للأسطوانة (لحساب مقاومة التشغيل) |
معلمات القيادة والتوتر
اسم المعلمة | وحدة | الصيغة/الشرح | |
القوة الدافعة | Fᵤ | N | Fᵤ = C * f * L * g * [qᵣ₀ + qᵣᵤ + (2qₐ + q) * cosδ] + q * g * H ج: معامل السحب الإضافي (1.05-1.20) |
الطاقة في عمود البكرة | ف₀ | كيلوواط | P₀ = (Fᵤ * v) / 1000 |
قوة المحرك | P | كيلوواط | P = K * P₀ / η η: كفاءة النقل (0.85-0.95) |
قطر بكرة القيادة | D | مم | D ≥ k * d * Z د: سمك طبقة واحدة الأساسية (مم) Z: رقم الطبقة الأساسية |
زاوية التفاف | α | ° | عادة 180 درجة - 240 درجة (التأثير على صيغة أويلر) |
أقصى قدر من التوتر | Tₘₐₓ | N | عند القيادة بنقاط متعددة، يلزم إجراء حسابات مجزأة لتلبية شروط عدم الانزلاق والترهل. |

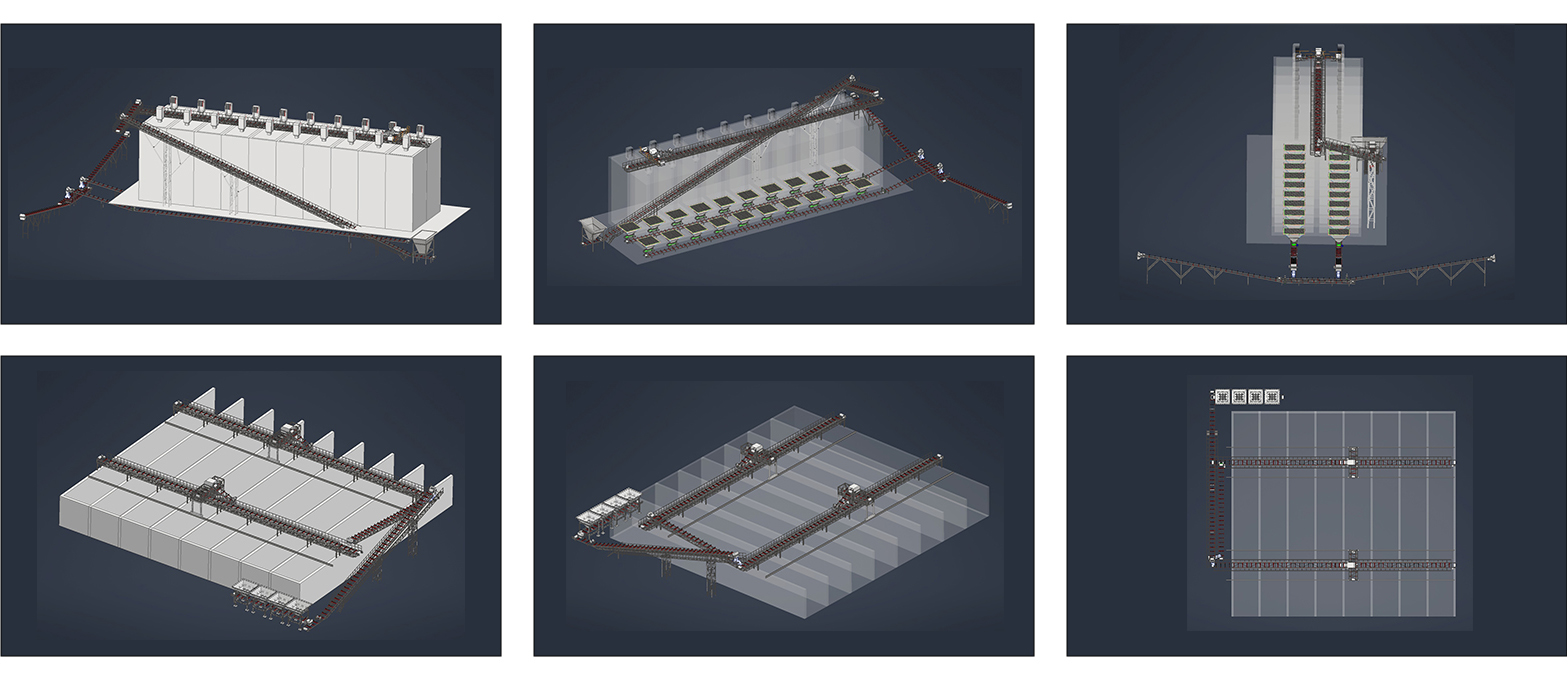

مزايا الديناميكية ثلاثية الأبعاد
(1) العروض التوضيحية
التصور المحسّن:
توفر النماذج الديناميكية ثلاثية الأبعاد تمثيلات واقعية وتفاعلية للهياكل المعقدة، مما يسمح لأصحاب المصلحة باستكشاف كل زاوية وتفاصيل.
(2) تحسين التواصل
من خلال محاكاة سيناريوهات العالم الحقيقي، تعمل هذه العروض التوضيحية على سد الفجوة بين الفرق الفنية والجماهير غير الفنية، مما يضمن الوضوح والمواءمة.
(3) كفاءة التكلفة والوقت
تعمل النماذج الأولية الافتراضية على تقليل الحاجة إلى النماذج المادية، وتقليل هدر المواد وتسريع عمليات صنع القرار.

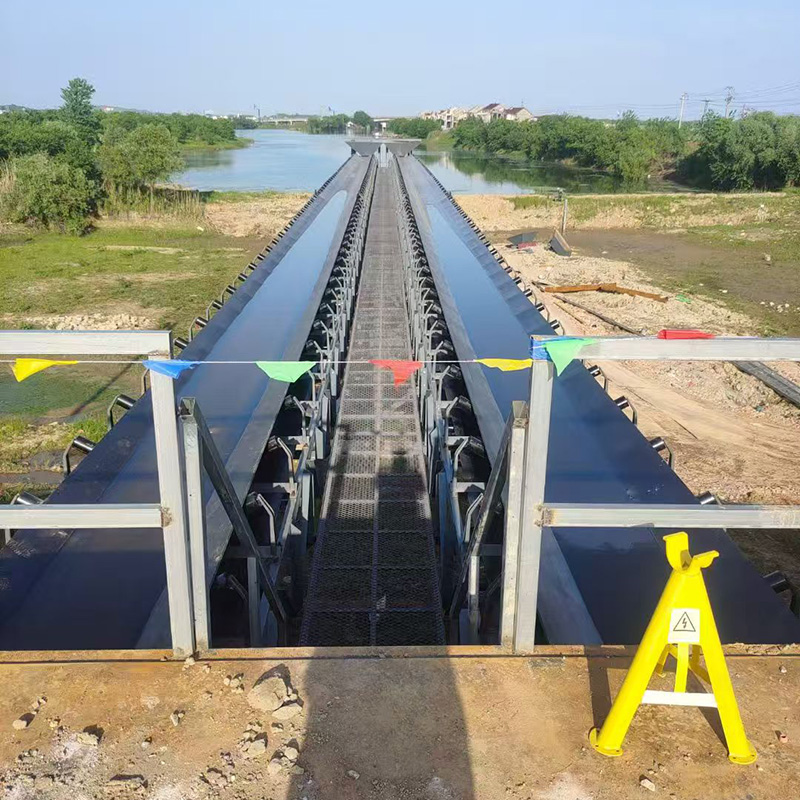

 | 1)---ناقل الحزام المسطح: مناسب للنقل الأفقي لمسافات طويلة للمواد المختلفة: تتأثر أقصى مسافة نقل للحزام الناقل بعوامل مثل التصميم والمواد وطرق القيادة ومتطلبات العملية. يختلف الحد الأقصى للطول بشكل كبير في سيناريوهات التطبيق المختلفة، ويمكننا تحقيق ما يصل إلى 15 كم |
 | 2)---النقل المتنقل: مرن وقابل للتكيف مع متطلبات العمل المؤقتة: آلية المشي: مجهزة بإطارات قابلة للنفخ، أو عجلات فولاذية أو أجهزة مشي من النوع المسار، تدعم محركًا يدويًا أو كهربائيًا/هيدروليكيًا، ويمكنها ضبط الوضع بسرعة تصميم عالمي للعجلات: تستخدم بعض الطرازات عجلات عالمية لتحقيق توجيه 360 درجة والتكيف مع التضاريس الضيقة أو المعقدة تشغيل جهاز التحكم عن بعد: تدعم الطرازات المتطورة حركة جهاز التحكم عن بعد وتعديل الزاوية، ويمكن لشخص واحد إكمال عملية نقل الماكينة بالكامل |
 | 3)---ناقل تلسكوبي: طول قابل للتعديل لتحسين المرونة التشغيلية: يتم تعديل طول الناقل التلسكوبي من خلال آلية تلسكوبية (مثل السكك الحديدية المنزلقة متعددة الأقسام أو النظام الهيدروليكي)، عادةً مع نطاق تلسكوبي يتراوح من 3 إلى 30 مترًا، وبعض النماذج المخصصة يمكن أن تصل إلى 50-100 متر. |

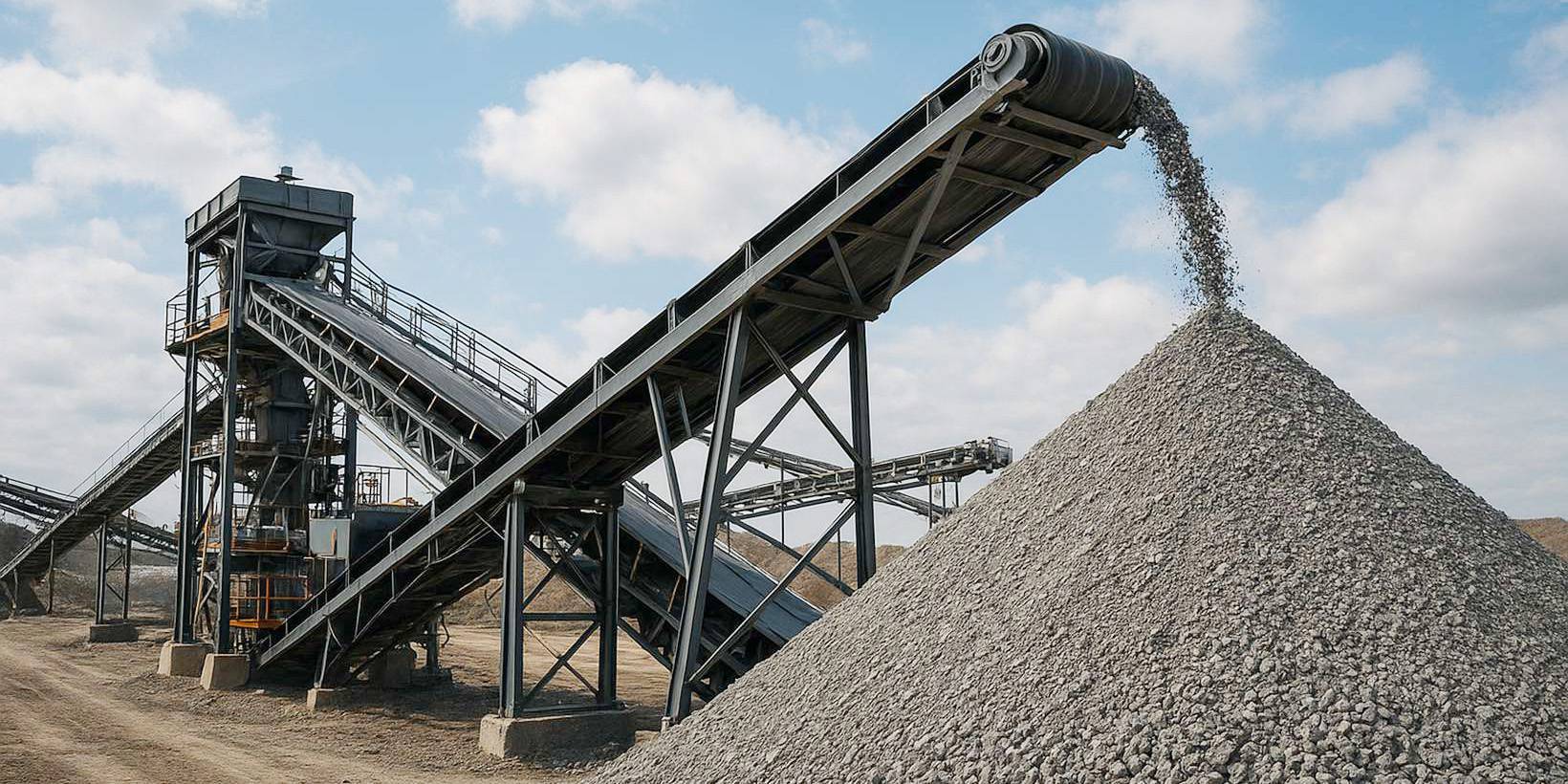

 | 4) --- تعزيز النقل: تحقيق نقل المواد بزاوية عمودية أو عالية: تم تصميم معدات نقل الرفع خصيصًا لنقل المواد ذات الزاوية الرأسية أو الكبيرة (عادة> 30 درجة)، وحل قيود النقل الأفقي التقليدي من خلال الابتكار الهيكلي. فيما يلي الأنواع الرئيسية وخصائصها التقنية: يمكننا تخصيص المنتجات غير القياسية مصعد الحزام، مصعد السلسلة، الناقل العمودي، مصعد الدلو |
 | 5)---نقل التغطية الكاملة: ضمان الحد الأدنى من بقايا المواد والتنظيف الفعال: يحقق نظام نقل التغطية الكاملة تنظيفًا فعالاً وأهدافًا منخفضة للمخلفات من خلال مسار تقني ثلاثي 'التحسين الهيكلي + ترقية المواد + التنظيف الذكي'، وهو مناسب بشكل خاص للصناعات ذات متطلبات النظافة الصارمة. عند اختيار مؤسسة ما، من الضروري مراعاة خصائص المواد (مثل اللزوجة والتآكل) ومعايير إصدار الشهادات |
