المواصفات الفنية

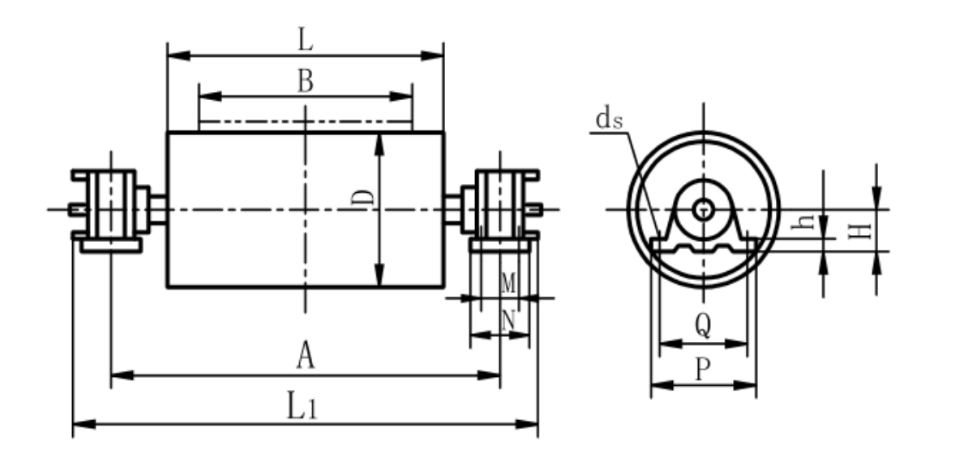

ملحوظة: مثبتات التثبيت على الرف، غير متضمنة في الرسم التخطيطي.
B | D | A | L | L₁ | Q | P | H | h | M | N | س | نموذج | الوزن (كجم) | رقم الرسم |
500 | 320 | 800 | 600 | 902 | 260 | 320 | 90 | 33 | 70 | 一 | 22 | 1310 | 93 | TD1B1 |
400 | 104 | TD1B2 | ||||||||||||
650 | 320 | 960 | 750 | 1062 | 260 | 320 | 90 | 33 | 70 | 一 | 22 | 1310 | 104 | TD2B1 |
400 | 280 | 340 | 100 | 27 | 1312 | 132 | TD2B2 | |||||||
500 | 155 | TD2B3 | ||||||||||||
800 | 320 | 1180 | 950 | 1282 | 280 | 340 | 100 | 33 | 70 | — | 27 | 1312 | 134 | TD3B1 |
400 | 1292 | 350 | 410 | 120 | 90 | 1316 | 211 | TD3B2 | ||||||
| 500 | 237 | TD3B3 | ||||||||||||
| 630 | 268 | TD3B4 |
1000 | 400 | 1410 | 1150 | 1512 | 280 | 340 | 100 | 33 | 70 | — | 27 | 1312 | 191 | TD4B2 |
500 | 1522 | 350 | 410 | 120 | 90 | 1316 | 319 | TD4B3 | ||||||
630 | 367 | TD4B4 | ||||||||||||
800 | 444 | TD4B5 | ||||||||||||
1200 | 400 | 1660 | 1400 | 1762 | 280 | 340 | 100 | 33 | 70 | — | 27 | 1312 | 235 | TD5B2 |
500 | 1790 | 380 | 460 | 140 | 130 | 80 | 3520 | 418 | TD5B3 | |||||
630 | 473 | TD5B4 | ||||||||||||
800 | 559 | TD5B5 | ||||||||||||
1000 | 659 | TD5B6 | ||||||||||||
1400 | 400 | 1860 | 1600 | 1962 | 280 | 340 | 100 | 33 | 70 | — | 27 | 1312 | 259 | TD6B2 |
500 | 1990 | 380 | 460 | 140 | 130 | 80 | 3520 | 454 | TD6B3 | |||||
630 | 514 | TD6B4 | ||||||||||||
800 | 606 | TD6B5 | ||||||||||||
1000 | 792 | TD6B6 | ||||||||||||
1250 | 995 | TD6B7 |

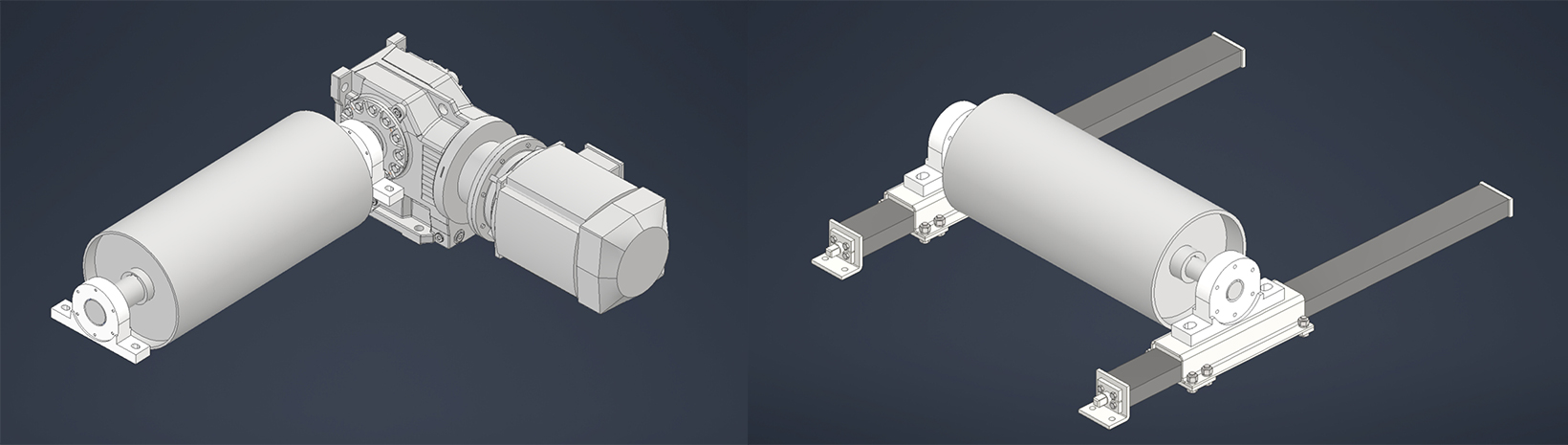

مزايا الديناميكية ثلاثية الأبعاد
(١) المظاهرات
التصور المحسّن:
توفر النماذج الديناميكية ثلاثية الأبعاد تمثيلات واقعية وتفاعلية للهياكل المعقدة، مما يسمح لأصحاب المصلحة باستكشاف كل زاوية وتفاصيل.
(2) تحسين التواصل
من خلال محاكاة سيناريوهات العالم الحقيقي، تعمل هذه العروض التوضيحية على سد الفجوة بين الفرق الفنية والجماهير غير الفنية، مما يضمن الوضوح والمواءمة.
(3) كفاءة التكلفة والوقت
تعمل النماذج الأولية الافتراضية على تقليل الحاجة إلى النماذج المادية، وتقليل هدر المواد وتسريع عمليات صنع القرار.

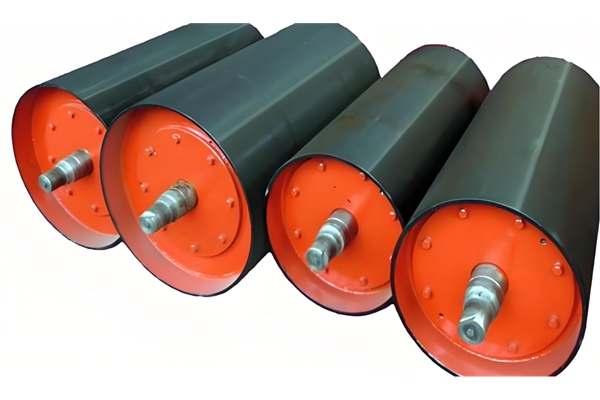

يمكننا توفير سلسلة كاملة من بكرات الحزام الثقيلة
 | أسطوانة القيادة: محرك مدمج أو مصدر طاقة خارجي (مثل الأسطوانة الكهربائية المبردة بالزيت TDY75)، تستخدم لنقل الطاقة إلى الحزام الناقل. التطبيق النموذجي: نقل الأحمال الثقيلة في صناعات التعدين والمعادن (مثل الأسطوانة الكهربائية المقاومة للانفجار للتعدين). |
 | بكرة تغيير الاتجاه (الأسطوانة السلبية) : تصميم غير مزود بالطاقة، يستخدم لتغيير اتجاه تشغيل الحزام الناقل، غالبًا ما يكون مطليًا بالغراء (مثل غراء البولي يوريثين) لتقليل الاحتكاك. |

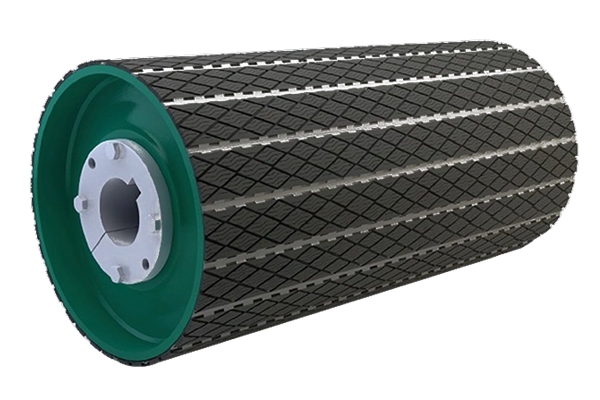

 | الأسطوانة المغطاة بالمطاط: سطح مغطى بالمطاط (المطاط الطبيعي / البولي يوريثين)، مضاد للانزلاق ومقاوم للتآكل، مناسب لمتطلبات النظافة العالية مثل الصناعات الغذائية والكيميائية |

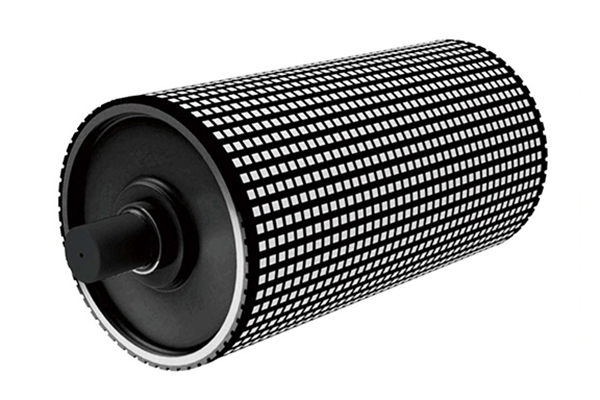

 | الأسطوانة المغطاة بالسيراميك : إنه مكون رئيسي لمعدات النقل الصناعية، التي يكون هيكلها الأساسي عبارة عن مادة خزفية مركبة (مثل الألومينا، كربيد السيليكون) أو لوحة مطاطية خزفية على سطح أسطوانة معدنية. من خلال عمليات خاصة (مثل الترابط البارد والفلكنة الساخنة)، يتم دمج صفائح السيراميك المقاومة للتآكل في الطبقة المطاطية لتشكيل سطح مركب عالي الصلابة والاحتكاك العالي. |
